高清监控系统方案
发布时间：2019-02-28 16:57:17 作者：吉林省网络工程有限公司 浏览：107 次
本文共10258字，阅读时间大概20分钟
监控系统是由摄像、传输、控制、显示、记录登记5大部分组成。摄像机通过同轴视频电缆将视频图像传输到控制主机，控制主机再将视频信号分配到各监视器及录像设备，同时可将需要传输的语音信号同步录入到录像机内。通过控制主机，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机及云台之间的切换。利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达到最佳。
工作原理
监控是各行业重点部门或重要场所进行实时监控的物理基础，管理部门可通过它获得有效数据、图像或声音信息，对突发性异常事件的过程进行及时的监视和记忆，用以提供高效、及时地指挥和高度、布置警力、处理案件等。随着当前计算机应用的迅速发展和推广，全世界掀起了一股强大的数字化浪潮，各种设备数字化已成为安全防护的首要目标。数码监控报警的性能特点是:监控画面实时显示，录像图象质量单路调节功能，每路录像速度可分别设置，快速检索，多种录像方式设定功能，自动备份，云台/镜头控制功能，网络传输等。
加装时间发生器，将时间显示叠加到图像中。在线路较长时加装音视频放大器以确保音视频监控质量。适用范围--银行、证券营业场所、企事业单位、机关、商业场所内外部环境、楼宇通道、停车场、高档社区家庭内外部环境、图书馆、医院、公园。
产品界面
系统创新性地实现了视频监控与会议的整合联动，从而达到监控与通讯的双重功能，全面满足交通、水利、油田、银行、电信等各个领域的远程监控与应急指挥需求。
应用范围:适用于房地产、建筑、厂区、库房、物流、连锁店、门店的监控以及幼儿园亲子在线
典型应用

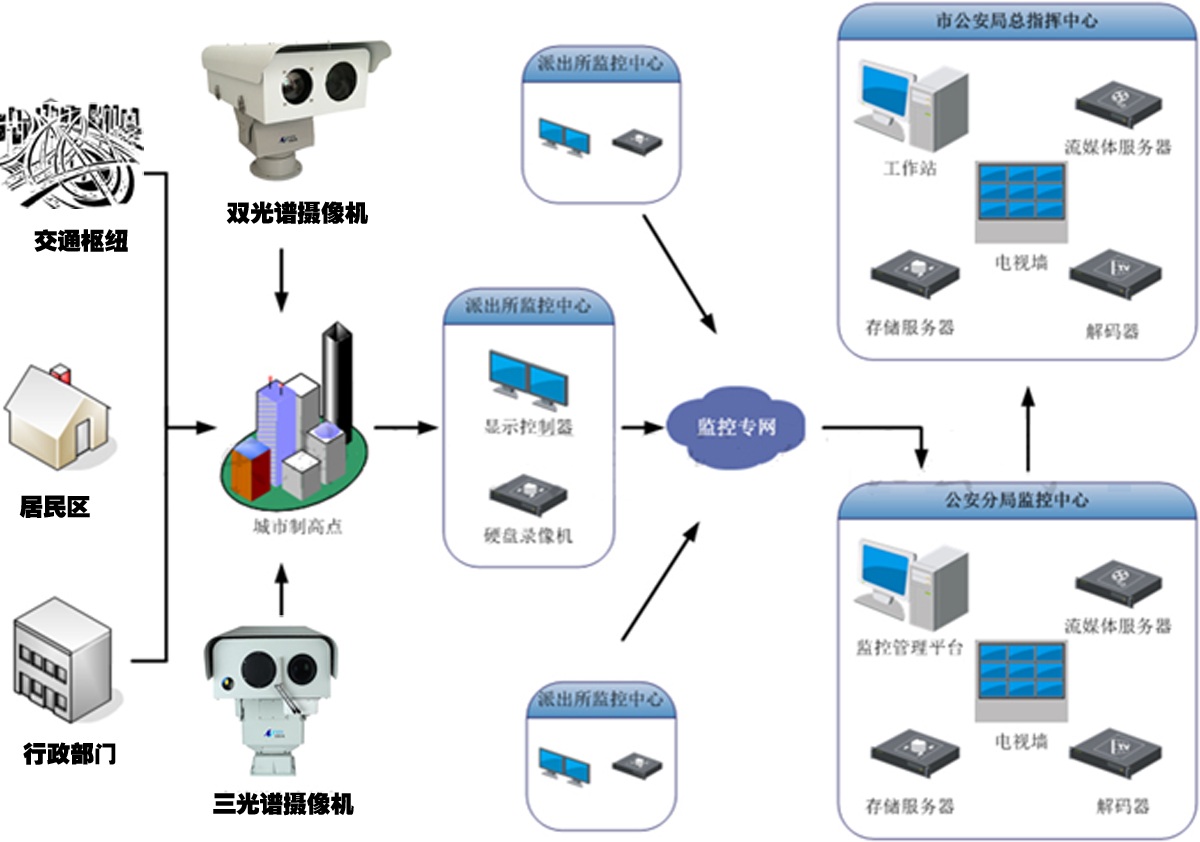

视频监控系统组网，如下图所示。
车牌识别如果视频场景是个道路口或者小区出入口，只要车牌区域在视频中出现过，设备能自动识别出车牌号码，并以文字的方式提示用户。可以用于违规车辆稽查，比如某牌照车辆在事故后逃逸不知去处，如果市内各要道口都有智能识视频服务器，系统只有通过网络一次性把一个或几个需要稽查的车牌号码设置到系统中的各个智能设备中，一旦此牌照的车辆在视野中出现过，就能立即告警，节省许多警力资源。
车速测量比如高速公路的车距确认标线，时时提醒驾驶员不要超速行驶，然而超速行驶还是屡屡发生。试想如果在高速路上安装一个智能视频服务器，我们只要在视野中画两道线，如果确知这两道线的实际距离是100 M，输入到设备中，设备就能自动计算出每个进过车辆的速度，并且超速时立即报警。
逆行告警比如单行道或车站、机场的出口或入口，车流人流都是单方向的，一旦有人逆行，系统会自动识别出，并产生报警。
流量统计
智能设备能识别出过往的行人和车辆，同时能统计出过往的人或车的数量。试想在一个十字路口或者一个会展中心的门口，安装这样一个智能设备，就能统计出过往车流量或人流量。可为公交调度提供更多更及时的信息。
最大特色
系统创新性地实现了视频监控与会议的整合联动，能够灵活有效的对远程设备进行管理。通过对远程监控对象的录制、回放、联动报警、监控策略制定、应急指挥等应用，达到监控与通讯的双重功能。
其最大特色是支持从智能手机/平板电脑等移动终端查看视频画面，支持将监控画面调入视频会议，实现应急指挥、远程调度。
组成设备
视频监控系统产品包含光端机，光缆终端盒，云台，云台解码器，视频矩阵，硬盘录像机，监控摄像机,镜头,支架。视频监控系统组成部分包括监控前端、管理中心、监控中心、PC客户端及无线网桥。各组成部分的说明如下:
(1)监控前端:用于采集被监控点的监控信息，并可以配备报警设备。①普通摄像头+视频服务器。普通摄像头可以是模拟摄像头，也可以是数字摄像头。原始视频信号传到视频服务器，经视频服务器编码后，以TCP/IP协议通过网络传至其他设备。
②网络摄像头。网络摄像头是融摄像、视频编码、Web服务于一体的高级摄像设备，内嵌了TCP/IP协议栈。可以直接连接到网络。
(2)管理中心:承担所有前端设备的管理、控制、报警处理、录像、录像回放、用户管理等工作。各部分功能分别由专门的服务器各司其职。
(3)监控中心:用于集中对所辖区域进行监控，包括电视墙、监控客户终端群组成。系统中可以有一个或多个监控中心。
(4)PC客户端:在监控中心之外，也可以由PC机接到网络上进行远程监控。
(5)无线网桥:无线网桥用于接入无线数据网络，并访问互联网。通过无线网桥，可以将IP网上的监控信息传至无线终端，也可以将无线终端的控制指令传给IP网上的视频监控管理系统。常用的无线网络为CDMA网络。
工作特点
数字化
视频监控的数字化首先应该是系统中信息流(包括视频、音频、控制等)从模拟状态转为数字状态，这将彻底打破"经典闭路电视系统是以摄像机成像技术为中心"的结构，根本上改变视频监控系统从信息采集、数据处理、传输、系统控制等的方式和结构形式。信息流的数字化、编码压缩、开放式的协议，使智能网络视频监控系统与安防系统中的各个子系统间实现无缝连接，并在统一的操作平台上实现管理和控制，这就是系统集成的含义。
网络化
视频监控的网络化将以这系统的结构将由集成式向集散式系统过渡，集散式系统采用多层分级的结构形式，具有微内核技术的事时多任务、多用户、分布式操作系统以实现抢先任务调度算法的快速响应，组成集散式视频监控系统的硬件和软件采用标准化、模块化和系统化设计，视频监控系统设备的配置具有通用性强、开放性好、系统组态灵活、控制功能完善、数据处理方便、人机界面友好以及系统安装、调试和维修简单化，系统安全，容错可靠等功能。
系统集成化
视频监控的网络化在某种程度上打破了布控区域和设备扩展的地域和数量界限。系统网络化将使整个网络系统硬件和软件资源的共享以及任务和负载的共享，这就是系统集成的一个重要概念。
闭路监控系统能在人无法直接观察的场合，适时、图象、真实地反映被监视控制对象的画面。闭路监控系统已成为广大用户，在现代化管理中监控的最为有效的观察工具。在控制中心，只要一个工作人员的操作，就能够观察多个被控区域，以及远距离区域的监控功能。
主要功能
1、本地录像，保存一定时间段内的本地视频监控录像资料，并能方便地查询、取证，为事后调查提供依据。
2、远程视频监控监控人员可远程任意调取网吧存储的监控图像，并可远程发出控制指令，录像资料的智能化检索、回放、调整摄像机镜头焦距、控制云台进行巡视或局部细节观察。
3、权限管理为保证上网人员的隐私和录像资料的安全，系统具有操作权限管理，系统登录、操作进行严格的权限控制，保证系统的安全性。
4、服务器平台构架方便，在市公安局、区(县)公安局和各派出所，都可以方便的安装服务器软件，只需分配用户不同权限的登陆帐号，即可以查看所管辖区域的网吧监控信息。
5、系统中包含网吧基本信息的管理，并且电子地图相结合，当网吧出现突发状况时，可以及时的获取该网吧的基本信息(网吧电话、地址、负责人)，更加快捷的联系到网吧相关负责人。
6.、网吧监控和电子地图相结合，可以通过电子地图更加直观的查看网吧所分布的地理位置，并且在电子地图上实时显显示网吧监控设备的运行状态，当用户需要查看某网吧的监控信息时只要在电子地图双击该网吧即可进入该网吧的监控界面。
7、当上网人员在网吧服务台出示身份证登记上网时，系统能自动将上网者拍照，和上网人员相应的上网卡信息传至公安机关监控中心服务器保存。
8、随时随地的监控录像功能，无论身在何处，任何密码授权的用户通过身边的电脑联网连接到监控网点，可以看到任意监控网点的即时图像并根据需要录像，避免了地理位置间隔原因造成监督管理的不便。
9、系统可扩容性强，若需要添加新的监控网点，在服务器端添加相应网吧信息和设备信息即可。
10、安全性高，图像掩码技术，防止非法篡改录像资料;只有授权用户才可以进行录像备份，有效防止恶意破坏;强大日志管理功能，保证了专用系统的安全使用。服务器端和客户端之间所传输的数据，全部经过加密。
特殊功能
多画面的监控效果
可根据需要选择任意显示模式，随需控制摄像机的镜头角度，调整显示画面的视频与音频效果，极大的方便了监控者对远程监控视频的集中查看
特定的电视墙显示模式
通过设定，保持用户的计算机屏幕操作与电视墙实际显示相一致;提供灵活方便的周期循环等显示模式，为客户实现理想的查看方案
灵活的报警联动方式
可灵活设置报警触发条件，提供事件触发报警的远程提示及联动功能。如以屏幕提示、发送email、报警联动、指定录像等各种方式将报警信息发给其他用户
多样的录制策略
系统提供默认、自定义和智能三种录制策略;提供录像资料文件的定时上传备份、检索查询等一系列管理功能;响应用户点播录像文件的要求，授权用户可在线观看或下载存档
特别的移动侦测功能
通过分析和对比图像数据的变动来确定现场发生的行为。通过对监控源地点的图像变化分析来实现监控系统的一系列联动操作
独创的视频会议联动
系统可将任意一路或多路监控画面调入视频会议系统，进行多方讨论，从而实现监控与通讯的完美融合
发展历史
视频监控系统由实时控制系统、监视系统及管理信息系统组成。实时控制系统完成实时数据采集处理、存储、反馈的功能;监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像;管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，是整个系统的控制核心。
监控摄像机视频监控系统是安全防范系统的组成部分，它是一种防范能力较强的综合系统。视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。
视频监控系统发展了短短二十几年时间，从19世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于"PC+多媒体卡"数字视频监控系统(DVR)，到第三代完全基于IP网络视频监控系统(IPVS)。
折叠第一代
第一代视频监控是传统模拟闭路视频监控系统(CCTV)
依赖摄像机、线缆、录像机和监视器等专用设备。例如，摄像机通过专用同轴线缆输出视频信号。线缆连接到专用模拟视频设备，如视频画面分割器、矩阵、切换器、卡带式录像机(VCR)及视频监视器等。模拟CCTV存在大量局限性:
有限监控能力只支持本地监控，受到模拟视频缆传输长度和缆放大器限制。
有限可扩展性系统通常受到视频画面分割器、矩阵和切换器输入容量限制。
录像负载重用户必须从录像机中取出或更换新录像带保存，且录像带易于丢失、被盗或无意中被擦除。
录像质量不高是主要限制因素。录像质量随拷贝数量增加而降低。
折叠第二代
第二代视频监控是当前"模拟-数字"监控系统(DVR):
"模拟-数字"监控系统是以数字硬盘录像机DVR为核心半模拟-半数字方案，从摄像机到DVR仍采用同轴缆输出视频信号，通过DVR同时支持录像和回放，并可支持有限IP网络访问。由于DVR产品五花八门，没有标准，所以这一代系统是非标准封闭系统。DVR系统仍存在大量局限:
复杂布线"模拟-数字"方案仍需要在每个摄像机上安装单独视频缆，导致布线复杂性。
有限可扩展性DVR典型限制是一次最多只能扩展16个摄像机。
有限可管理性您需要外部服务器和管理软件来控制多个DVR或监控点。
有限远程监视/控制能力您不能从任意客户机访问任意摄像机。您只能通过DVR间接访问摄像机。
磁盘发生故障风险与RAID冗余和磁带相比，"模拟-数字"方案录像没有保护，易于丢失。
折叠第三代
第三代视频监控是未来完全IP视频监控系统IPVS:
全IP视频监控系统与前面两种方案相比存在显著区别。该系统优势是摄像机内置Web服务器，并直接提供以太网端口。这些摄像机生成JPEG或MPEG4、H.264数据文件，可供任何经授权客户机从网络中任何位置访问、监视、记录并打印，而不是生成连续模拟视频信号形式图像。全IP视频监控系统它巨大优势是:
简便性-所有摄像机都通过经济高效有线或者无线以太网简单连接到网络，使您能够利用现有局域网基础设施。您可使用5类网络缆或无线网络方式传输摄像机输出图像以及水平、垂直、变倍(PTZ)控制命令(甚至可以直接通过以太网供)。
强大中心控制-一台工业标准服务器和一套控制管理应用软件就可运行整个监控系统。
易于升级与全面可扩展性-轻松添加更多摄像机。中心服务器将来能够方便升级到更快速处理器、更大容量磁盘驱动器以及更大带宽等。
全面远程监视-任何经授权客户机都可直接访问任意摄像机。您也可通过中央服务器访问监视图像。
坚固冗余存储器-可同时利用SCSI、RAID以及磁带备份存储技术永久保护监视图像不受硬盘驱动器故障影响。
前景分析
随着国民经济的迅速发展及信息技术，网络技术的迅速发展，监控系统在各行业的应用日渐广泛，监控系统已经不是单单在通信、交通、安全等行业应用。它在逐步向其他行业，公众方向发展。随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控制技术也有长足的发展。社会治安状况的日趋复杂，公共安全问题不断凸显，城市犯罪突出，手段不断更新、升级。这些都迫切要求加快发展以主动预防为主的视频监控系统。自美国"9·11事件"和伦敦地铁爆炸案之后，应对突发事件的城市应急防范系统成为新的安防建设热点。
中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。中国视频监控市场正从模拟向数字化过渡，数字视频监控成为了市场的主流。2004年到2012年，数字监控在总体视频监控市场规模中所占的比例从35.7%增长到了56.7%。与此同时，网络视频监控市场正在稳步增长，所占比例由2004年的7.4%增长到2012年的28.2%。
2005年9月中国公安部正式启动城市联网报警与监控系统建设，在全国范围内，在省、市、县三级开展报警与监控系统建设工程，推动"平安城市"的建设步伐。各主要城市如北京、广州、深圳、杭州等城市已经开始加快建设城市的视频监控系统。受平安城市建设、交通信息化建设、金融监控、安全生产、智能家居等各种项目建设与发展的带动，中国视频监控产品的需求量不断扩大。2011年中国视频监控行业总体市场规模达到230.4亿元人民币，同比增长19.71%。预计2015-2019年间将保持着21.52%的平均增长速度。
功能需求
当前，对于监控系统而言，用户对其功能的需求已经体现出多元化与系统化。主要表现在以下几个方面的要求:
远程访问。传统的视频监控一般是在小范围内进行，而用户普遍要求访问地点不受地域限制，能随时随地访问被监控地点。
多人同时访问同一个监控点。传统上，一个监控点一般是被一个监控中心(用户)所访问。同一个监控点很可能会同时被多个用户所访问，并且这些用户之间可能毫无关系。用户访问的复杂化将要求系统强化对访问权限的管理。
监控点趋向分散，同时监控趋向集中。属于同一用户的监控点越来越分散，不受地域所限。而对这些分散的监控点，需要集中的管理与控制。
要求监控系统具有开放性和扩展性。同一系统应当支持多种不同类型的监控设备，用户数、被监控点的数量可以方便地增减。
海量数据存储。网络化使得传统的本地录像功能可以转移到远程服务器上来实现，使得海量数据存储成为可能。同时，也要求系统具备更强的存储、检索和备份等功能。
信息安全。系统复杂化，用户的多元化，加上视频监控本身的业务特点必然要求对系统对信息安全提供有力的保证。
智能视频监控。未来的视频监控系统将不仅仅局限于被动地提供视频画面，更要求系统本身有足够的智能，能够识别不同的物体，发现监控画面中的异常情况，以最快和最佳的方式发出警报和提供有用信息，从而更加有效地协助安全人员处理危机，并最大限度地降低误报和漏报现象，成为应对袭击和处理突发事件的有力辅助工具。智能视频监控还可以应用在交通管理、客户行为分析、客户服务等多种非安全相关的场景，以提高用户的投资回报。
技术障碍
大规模的网络视频监控系统业务尚处于起步探索阶段，网络化、数字化、智能化是视频监控的必然趋势。面对这个大趋势，视频监控在一些关键技术方面，存在着不少不足之处，主要表现在以下几个方面。
媒体分发
视频监控系统在视频媒体的分发方面普遍处理得比较简单，一般采用用户直接对网络摄像机进行访问，或通过视频服务器进行简单的媒体转发处理，而面对越来越庞大的用户群，这种媒体传送方式将会成为图像传输的瓶颈。是否具备高效的媒体分发机制将成为判断视频监控系统优劣的一项重要指标。
实际上，媒体分发是任何一个视频业务在发展到一定规模后必将面临的问题，视频监控可以与其他视频业务--比如IPTV--来共同研究视频分发的问题。未来的视频监控系统将会基于一个比较完善的媒体分发平台来传输实时视频信息与录像视频信息。
录像存储
基于网络的视频监控系统基本上采用中心录像服务器来存储录像。中央录像服务器管理方便，安全可靠，但因为录像随时进行，数据流量大，对承载网带来很大压力。如果将录像存储边缘化，虽然可以减少视频流的数量，缓减承载网压力，但分散的录像数据将给录像的管理带来很大的麻烦，录像数据的安全性也将大大降低。由此可见，未来大量的存储需求发生的位置不可能由中心统一存储来承担，而大量的分布式、差异性存储却没有可用的技术方案。未来的视频监控系统要在录像存储方面进行合理的结构设计，才能满足实际的录像要求。
并发调度
视频监控系统的用户在一个视频监控点上一般不存在并发需求，即便批量用户可能对同一视频监控点的信息有同时调用要求，这种调用也没有差异。在未来，系统服务的使用者来源多样化并且不可控，其使用目的存在同样的情况，监控系统对于同一监控点存在着并发的冲突调用问题，因此必须考虑优先权限和分配机制。
计费
视频监控计费模式非常单一，通常以租用为主，或者只需考虑用户接入后使用的单一视频监控点的上传信息的时长或流量即可，其业务计费点和计费尺度无需太复杂，一般考虑简单的RADIUS协议即可。未来视频监控系统考虑的计费问题包括单用户对单资源的使用、单用户对多资源的使用、多用户对多资源的使用，这是单计费点和计费尺度、仅仅依靠简明扼要单的计费协议所无法支持的。未来的系统应支持可灵活改变、可批量同时实施的多业务策略，支持上述各种业务策略的实时计费功能。
分级
一些远程视频监控系统可以支持分级，但这种分级仅仅涉及内容分发的分级，对网络中其它子功能系统还是作为一级来考虑。
未来视频监控系统需要考虑的分级决不仅仅是内容分配上的分级，因为全网中不同地区的服务提供商对于用户控制、业务管理、内容分配、运营支撑这四个层次分级要求是存在差异的，这一点上用户控制和业务管理上分级的需求更接近会议电视系统而不是简单的点到点会话系统，需要全部重新设计。
业务融合
远程监控不考虑和其它业务系统之间的互相调用。未来的视频监控系统将和多个其它业务系统交叉调用，不同系统之间的多层互通和资源共享是必须考虑的问题。
安装过程
原则
随着安全意识的增强，视频监控系统也慢慢的走入我们寻常百姓家。视频监控方案也是层出不穷，那么在安装监控系统中又有哪些原则需要遵守的呢?安装监控系统首先要考虑以下8大监控安装原则:
1、监控系统实时性，这点尤为重要。也正是由于监控系统的实时性才显得监控系统是那么的必要。
2、安全性，监控系统具有安全防范和保密措施，防止非法侵入系统及非法操作。
3、可扩展性
监控系统设备采用模块化结构，系统能够在监控规模、监控对象、或监控要求等发生变更时方便灵活的在硬件和软件上进行扩展，即不需要改变网络的结构和主要的软硬件设备。
4、开放性
监控系统遵循开放性原则，系统提供符合国际标准的软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口与工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。整个网络是一个开放系统，能兼容多家监控厂家的产品，并能支持二次开发。
5、标准性
监控系统所采用的设备及技术符合国际通用标准。这点能够给您一个安心的保证。
6、灵活性
监控系统组网方式灵活，系统功能配置灵活，能够充分利用现有视频监控子系统网络资源。系统将其他子系统都融入其中，能满足不同监控单元的业务需求，软件功能全面，配置方便。
7、先进性
监控系统是在满足可靠性和实用性的前提下尽可能先进的系统。整个系统在建成后的十年内保持先进，系统所采用的设备与技术能适应以后发展，并能够方便地升级。将成为一个先进、适应未来发展、可靠性高、保密性好、网络扩展简便、连接数据处理能力强、系统运行操纵简便的安防系统。
8、实用性
视频监控系统具备完成工程中所要求功能的能力和水准。系统符合本工程实际需要的国内外有关规范的要求，并且实现容易、操作方便。从用户角度出发，充分利用现有资源，尽量降低系统成本，使系统具有较高的性能价格比。
解决方法
干扰问题是安防监控系统遇到的常见问题。如:雪花干扰、网纹干扰、斜纹干扰、横纹干扰、上下滚动条干扰、扭曲变型干扰和上下抖动干扰等情况，都可能干扰到视频监控系统的正常运工作。具体解决方法是具体情况而定。
一、找干扰源
我们可以通过简单的方法来查找干扰源。干扰来源的三大部位是:前端-来自摄像机系统的干扰;中端-来自同轴电缆传输的干扰;后端-来自设备引入的干扰。
二、视频干扰的检查方式
用监视器放在前端与摄像机连接，看图像是否存在干扰，如有干扰则从摄像机本身来解决(如更换百万高清数字网络半球摄像机)，如无干扰则进入下一步检查。
在监控室里将同轴电缆传输线与视频分配器或硬盘录像机断开，单独连接监视器上看图像是否有干扰，如有干扰则用抗干扰器。这种干扰叫"环境电磁干扰"，这种干扰较为常见。如无干扰则说明同轴电缆传输线没有受到干扰。但与硬盘录像机一连接就出现干扰，说明系统设备之间接地电位差引起干扰，在视频线与硬盘录像机之间加上光电隔离器就能解决。
三、视频干扰的解决思路
前端干扰解决思路:前端-摄像机系统引入的干扰属于设备干扰，应从设备本身来解决(如摄像机质量、电压的稳定性、绝缘性)，用抗干扰器无法彻底解决干扰问题。
中端干扰解决思路:中端-同轴电缆传输部分的干扰最常见，属于"环境电磁干扰"，电磁干扰是指视频线周边环境的干扰，包括变频电机干扰;电磁辐射干扰;高频、低频设备干扰;电视塔、变电站干扰;电机等大功率电器引起的强脉冲干扰等，可以用视频抗干扰器来解决，如K1000。
后端干扰解决思路:后端-设备的干扰，多数是由设备之间接地电位差引起，产生斜纹、横条上下滚动(滚动条)，可以用光电隔离器来解决，如单路光电隔离抗干扰器K2000、多路光电隔离分配器F1600G。
四、电源的干扰
由于劣质电源引起的视频干扰在前端干扰中，比较常见。以往部分摄像机生产商出于谨慎考虑，选用线性电源。但是线性电源存在转换效率低、体积大、发热量高、制造成本高等缺点。如今开关电源的稳定性已经提高许多，制作精良、用料足的开关电源已成摄像机电源主流。建议选购应用于监控摄像机的安防监控电源时，尽量对电源进行测试，检查其稳定性、纹波大小等质量指标。
五、视频监控系统最合适的安装地点
专业为校园、公司、工厂、工业区供给智能化安防体系工程的描绘与施工的公司，工程选址地点:
a.厂区、校园门口
b.厂房厂区闭路监控
c.周界围墙闭路监控
d.出产车间闭路监控
e.库房闭路监控
f.办公楼财务室闭路监控
g.宿舍防盗闭路监控
